提到芯片制造，很多人第一反应是光刻、刻蚀，却常常忽略一道至关重要的工序——晶圆清洗。
它远不是简单“用药液泡一泡晶圆”。在洁净车间里，晶圆清洗的背后，是作为晶圆厂“血液”的超纯水系统，是两条技术路线的清洗设备同台竞技，更是全球半导体厂商持续角力的主战场。
今天，我们换一个视角——从一家扎根国产半导体湿制程设备的企业出发，一起拆解晶圆清洗的幕后，看看国产厂商如何在设备、工艺与供液系统上一步步突围。
一、超纯水
芯片清洗，用的不是自来水，也不是市面上的纯净水，而是半导体级超纯水（UPW）。合格的超纯水，在25℃环境下电阻率要达到18.2MΩ·cm，接近纯水理论极限；总有机碳（TOC）低于1ppb，溶解氧低于10ppb，几乎不含金属离子与颗粒。
我们日常喝的矿泉水里含有钙、镁、钠等矿物质，对人体有益，但落到晶圆表面，就成了芯片的“金属毒药”。一旦残留金属离子，芯片极易漏电、性能衰减甚至报废。所以超纯水从制备到进入工艺设备，全程都要保持高洁净。
1、超纯水的运输
超纯水“制”出来了，还要安全、洁净地“送”到每一道工序。这就要靠供液系统这条“血管”。在湿制程里，超纯水和各类化学药液都要通过专门的高纯流体管路输送。

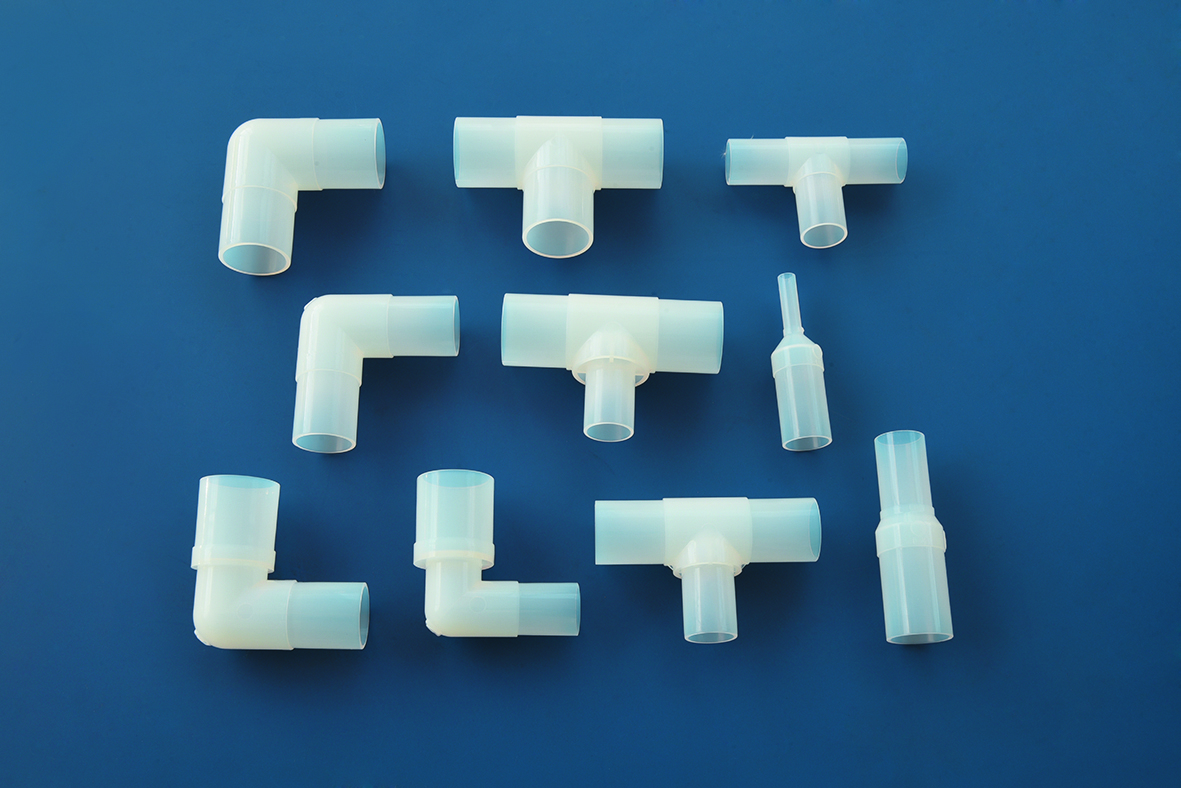

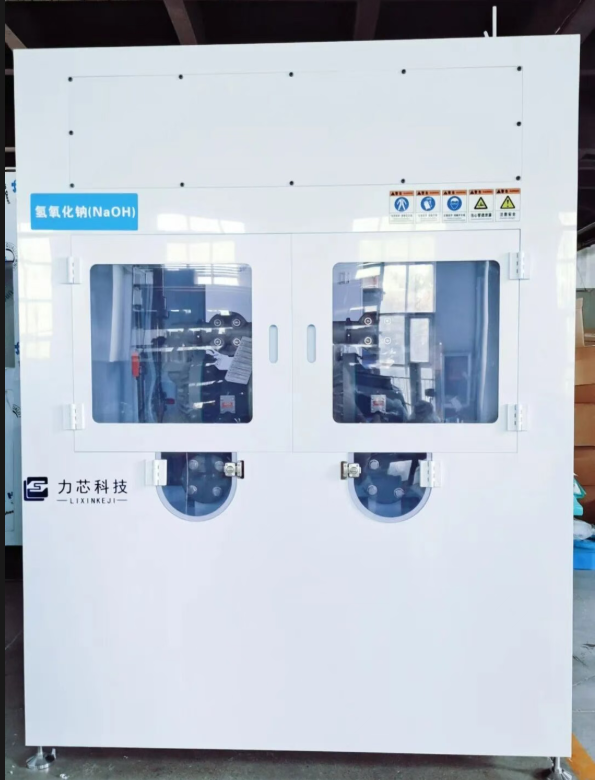

菏泽力芯电子的CDS化学品集中供液系统、自动供液系统，正是承担这一角色的关键设备——把超纯水与化学药液按配方精准、稳定地供应到清洗、显影、蚀刻等机台，全程保持高洁净、防泄漏；与之配套的PFA接头，PFA管道，PFA管道全自动焊接机，则为高纯管路提供多种规格的高质量焊接保障，让整条供液链路更可靠。
2、超纯水的三条红线
生产中，超纯水在线监控有三条不可触碰的红线：电阻率不能低于18.2 MΩ·cm，一旦跌破代表离子处理单元异常；总有机碳不能高于5ppb，超标意味着UV降解单元或抛光树脂失效；50nm颗粒数不能突然高于50个/mL，异常大概率是超滤膜破损或微生物滋生，必须立刻切换备用管路。任何一条红线失守，都可能波及整批晶圆——供液系统的稳定性，正是守住这三条红线的基础。
二、清洗设备：两大技术路线
晶圆清洗设备主要分为槽式清洗和单片清洗两大路线，围绕“批量效率”和“精密可控”两个方向，适配不同制程需求。
1、槽式清洗
批量效率优先，成熟制程主力军
槽式清洗把多片晶圆一同放入药液槽浸泡，批量完成清洗。
• 优势：吞吐量大、单位成本低，适合污染较轻的成熟制程与存储产线
• 短板：多片晶圆共用同一槽药液，存在交叉污染风险，单晶圆工艺难精确控制

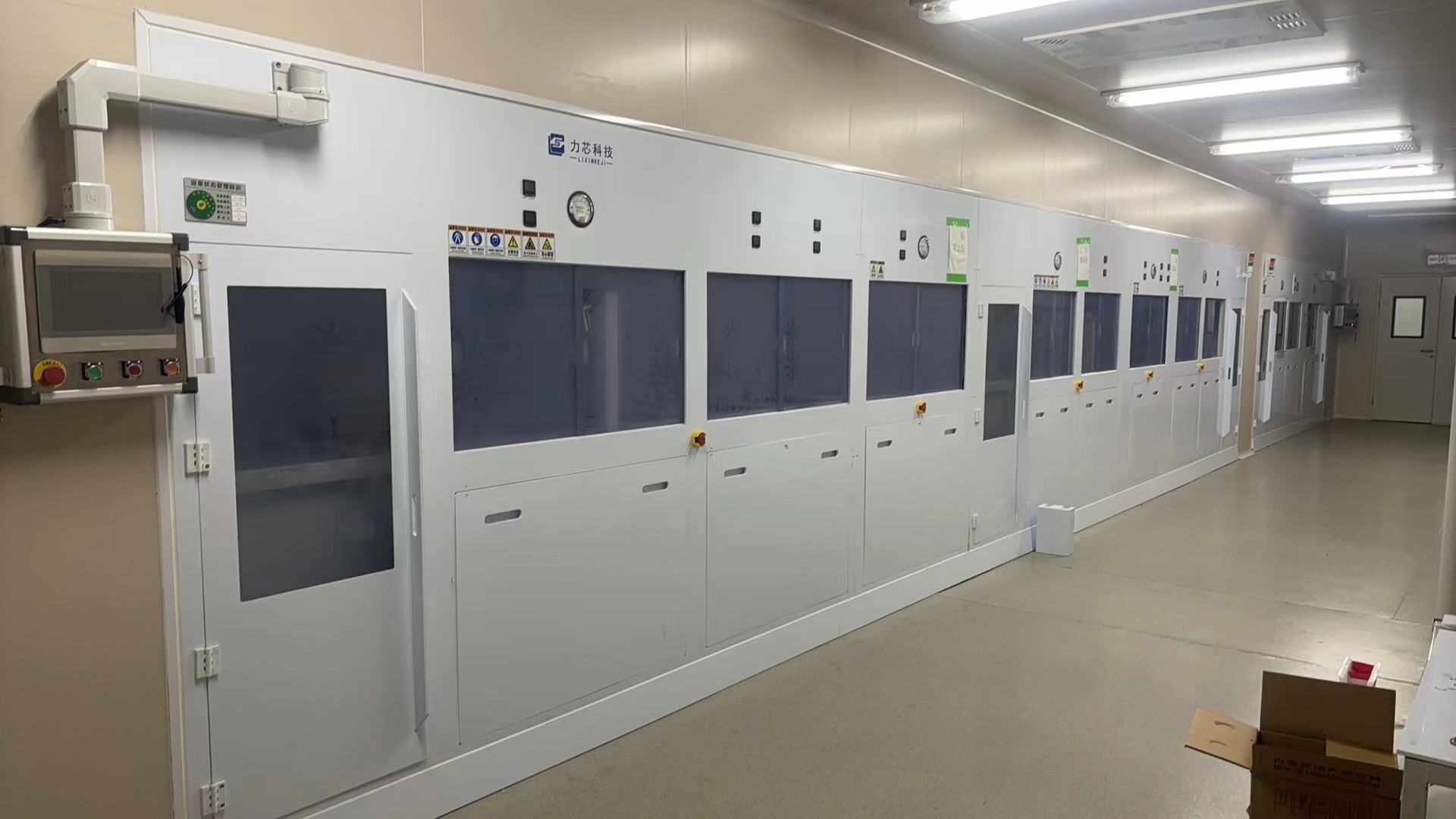

槽式清洗并不“落后”，在成熟制程和特色工艺产线中依然是主力。菏泽力芯电子的RCA自动清洗机、手动式石英炉管清洗机、三槽腐蚀减薄清洗机（4、5寸花篮同时兼容）等设备，正是围绕这一路线的国产实践，服务于集成电路、大硅片材料、碳化硅等制程需求。
2、单片清洗
精密可控优先，先进制程核心选择

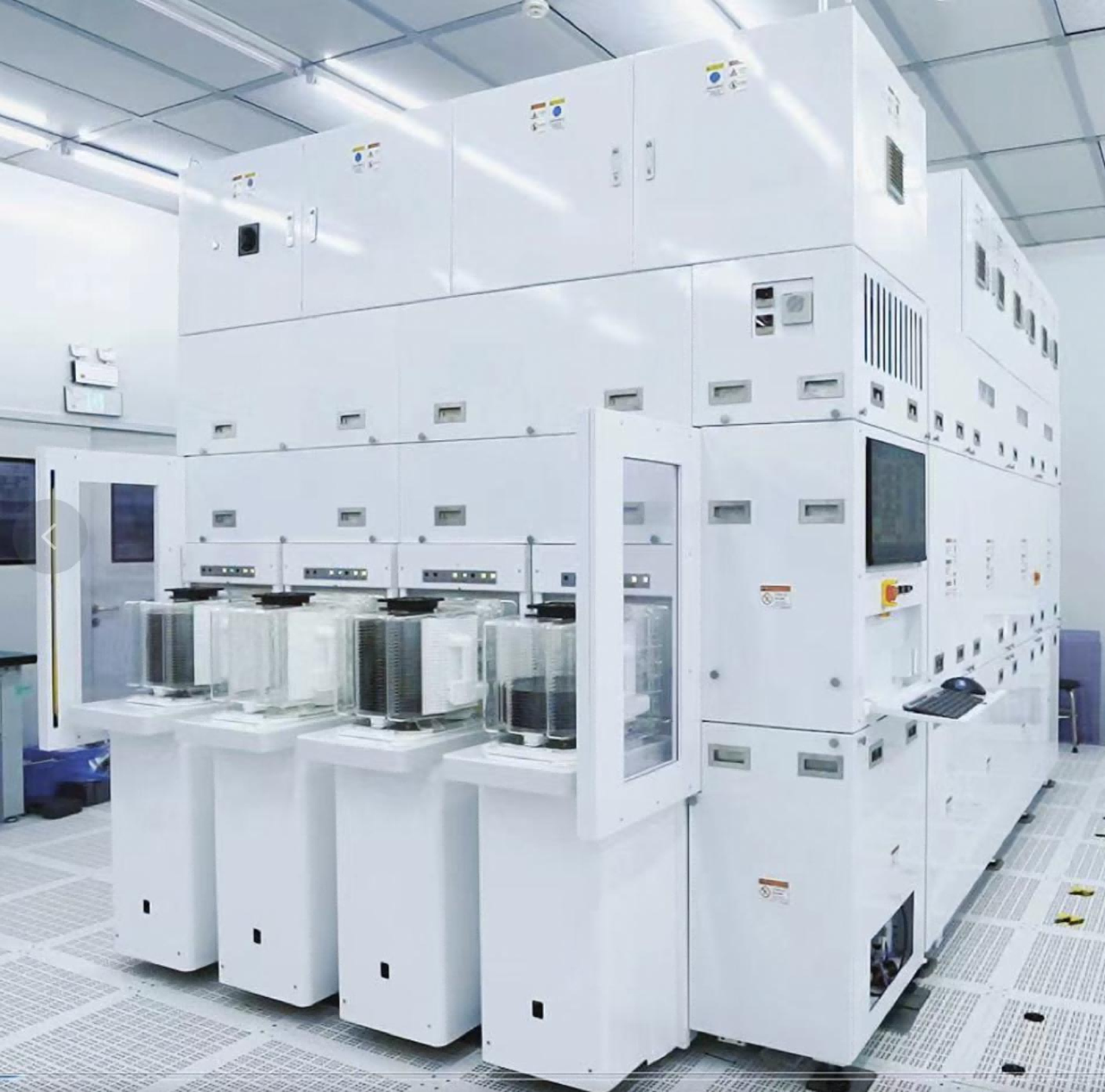

单片清洗一次只处理一片晶圆：晶圆固定在旋转台上，喷嘴精准喷淋化学药液与超纯水，配合旋转实现均匀清洗与甩干。
• 优势：清洗均匀、可控性强、无交叉污染，适合7nm及以下先进逻辑制程和高要求颗粒控制场景
• 短板：处理速度慢、设备价格高、占地面积大
制程越先进，单片清洗的价值就越高，已成为先进制程的主流方向，也是国产替代的关键突破口。
值得注意的是，湿制程不止于“清洗”。显影、蚀刻同样是前道关键环节。菏泽力芯电子的全自动显影机、全自动双槽沟槽蚀刻机、偏芯蚀刻机等设备，把“清洗—显影—蚀刻”的湿制程能力连成一体，为国内产线提供更完整的解决方案。
三、全球格局
晶圆清洗设备市场，长期由美日企业占据第一梯队：美国泛林半导体（Lam Research）依托等离子体技术积累，在先进制程清洗设备上壁垒极高；日本SCREEN是清洗设备绝对龙头，单片与槽式技术均处第一梯队；日本东京电子（TEL）平台化能力突出，覆盖多道前道工序。
在巨头主导的格局下，国产厂商正加快追赶。作为扎根山东菏泽的半导体湿制程设备企业，菏泽力芯电子科技有限公司自2014年成立以来，专注湿法刻蚀清洗设备与高纯化学品/研磨液供应回收系统的研发制造，覆盖从设计、制造、组装、调试、测试到售后的一体化服务，产品应用于半导体、电子、光伏、化工等行业，并获得国家级高新技术企业认定。
国产替代不是一蹴而就，需要材料、纯水系统、设备、工艺多方协同。菏泽力芯电子将持续深耕半导体湿制程，与国内产业链伙伴一起，见证国产半导体装备不断突破。
四、结语
晶圆清洗从来不是芯片制造里的“配角工序”。它不直接决定制程能走多先进，却深刻影响每一颗芯片的良率与长期可靠性。从90nm迭代到28nm、7nm、5nm，再到3nm、2nm，器件结构从平面走向FinFET、GAA，清洗的难度、频次与战略权重都在被重新定义。
超纯水、供液系统、清洗与显影蚀刻设备……每一条链路，都是国产半导体湿制程能力的一部分。菏泽力芯电子愿与产业链伙伴一起，用扎实的设备与工程能力，为国产芯片制造贡献一份力量。
